一、電動汽車充電樁電纜檢測項目主要檢測標準：
1、電動汽車充電樁電纜（如GB/T33594-2017《電動汽車充電用電纜》 ，GB/T20234.1-2015，GB/T20234.2-2015，GB/T20234.3-2015，CQC1103-2015， CQC1104-2015， CQC1105-2015，DIN EN 50620，TUVpfg 1908 ，UL62，IEC62893，IEC62821，車內高壓線ISO6722，DECRA K179，DECRA K175，QC/T1037-2016，CQC1122……）
2、裝備用電線電纜（如GB/T2951、GB/T3048、GB/T5013、GB/T5023、UL758、UL1581……）；
3、工業機器人柔性電纜（如CRIA0003.1-2016，CRIA0003.2-2016，CRIA0003.3-2016，VDE0245、EN50363……）。
二、GB/T33594-2017和CQC1103-2015電動汽車充電樁電纜試驗項目及檢測設備推薦：
序號 | 試驗檢測項目 | 試驗儀器名稱 | 滿足試驗標準 |
1 | 結構尺寸 （滿足GB/T33594-2017和CQC1103-2015試驗標準要求） | ||
1.1 | 導體結構 | 全自動電線電纜絕緣厚度測試儀（Delta儀器專業設計制造） 數顯游標卡尺 厚薄規 分析天平/直讀式比重計 邵式硬度計 測量顯微鏡/投影儀CPJ-3015 橢圓度測量儀（Delta儀器專業設計制造） | GB/T 4909.2-2009 |
1.2 | 絕緣厚度測量 | GB/T 2951.11-2008 | |
1.3 | 內護層厚度測量 | GB/T 2951.11-2008 | |
1.4 | 屏蔽編織密度 | CQC1103-2015 第 6.7 條 | |
1.5 | 護套厚度測量 | GB/T 2951.11-2008 | |
1.6 | 信號線或控制線絕緣厚度測量 | GB/T 2951.11-2008 | |
1.8 | 橢圓度 | GB/T 2951.11-2008 | |
2 | 電氣性能試驗 （滿足GB/T33594-2017和CQC1103-2015試驗標準要求） | ||
2.1 | 導體直流電阻 | 直流雙臂電橋 通用導體電阻夾具 數顯直流電阻測試儀 絕緣電阻測試儀 分析天平 高阻計（ZC90） 恒溫水浴儀 QS87介電常數測試儀（Delta儀器專業設計制造） 耐壓試驗機 高頻火花機 工頻火花機 表面阻抗測試儀 | GB/T 3048.4-2007 |
2.2 | 成品電纜耐壓試驗 | GB/T 3048.8-2007 或 GB/T 3048.14-2007； | |
2.3 | 絕緣線芯耐壓試驗 | GB/T 3048.8-2007 或 GB/T 3048.14-2007； | |
2.4 | 絕緣耐長期直流試驗 | CQC1103-2015 第 11.2.3 條 | |
2.5 | 絕緣電阻常數 | GB/T 3048.5-2008 和 CQC1103-2015 第 | |
2.6 | 護套表面電阻 | CQC1103-2015 第 11.2.5 條 | |
2.7 | 信號或控制線芯表面轉移阻抗 | GB/T17737.1-2013 | |
3 | 絕緣（內護層）機械物理性能 | 電線伸長率試驗機 電線扭轉試驗機 啞鈴刀（大） 啞鈴刀（小） 切試片機 電線削片機 交聯電纜削片機 試料磨平機 拉力試驗機 高溫壓力試驗裝置 熱延伸試驗裝置 抗開裂卷繞（熱沖擊）試驗裝置 自然通風老化箱 氧彈老化試驗機 熱穩定試驗機 恒溫油槽 恒溫恒濕試驗箱 電線電纜低溫試驗箱 低溫沖擊試驗裝置 低溫卷繞試驗裝置 低溫拉伸試驗儀 彎曲搖擺試驗機 動態曲撓試驗機 電纜耐磨試驗機 電線電纜絞結試驗機 氧指數測試儀 熔融指數測試儀 單根電線垂直燃燒試驗機 電線電纜臭氧老化試驗箱（Delta儀器專業設計制造） 鹵酸氣體釋放含量測定儀（Delta儀器專業設計制造） 電線電纜氟含量測定儀（Delta儀器專業設計制造） | GB/T 2951.11—2008 GB/T33594-2017第11.3條 |
4 | 護套（內護層） 物理機械性能 | GB/T 2951.11—2008 GB/T 2951.12—2008 GB/T33594-2017第11.4條 | |
5 | 成品電纜試驗 （滿足GB/T33594-2017和CQC1103-2015試驗標準要求） | ||
5.1 | 相容性試驗 | 自然通風老化箱 電線電纜拉力試驗機 精密分析天平 削片機 熱延伸試驗裝置 高溫壓力試驗裝置 抗開裂卷繞試驗裝置 | GB/T 2951.12—2008 |
5.2 | 耐化學液體試驗 | 熱穩定試驗儀 電熱恒溫水浴儀 恒溫油浴儀 切片機 游標卡尺 礦物油 精密分析天平 電動汽車充電樁電纜彎曲試驗機（Delta儀器專業設計制造） | CQC1103-2015 第 11.5.2 條以及GB/T33594-2017第 11.5.2 條 |
5.3 | 人工氣候老化試驗 | 氙燈耐氣候老化試驗箱（Delta儀器專業設計制造） 電線電纜拉力試驗機 精密分析天平 削片機 熱延伸試驗裝置 高溫壓力試驗裝置 抗開裂卷繞試驗裝置 | CQC1103-2015 第 11.5.3 條以及GB/T33594-2017第 11.5.3 條 |
5.4 | 低溫沖擊試驗 | 低溫試驗箱 低溫沖擊試驗裝置 低溫卷繞試驗裝置 低溫拉伸試驗儀 切試片機 | GB/T 2951.14—2008 |
5.5 | 濕熱試驗 | 恒溫恒濕試驗箱（Delta儀器專業設計制造） 切試片機 精密分析天平 削片機 熱延伸試驗裝置 高溫壓力試驗裝置 抗開裂卷繞試驗裝置 | GB/T33594-2017第 11.5.5 條和GB/T 2423.3-2006(GB/T 2423.34—2012) |
5.6 | 高低溫循環試驗 | 高低溫冷熱交變沖擊試驗箱（Delta儀器專業設計制造） 切試片機 精密天平 削片機 熱延伸試驗裝置 高溫壓力試驗裝置 抗開裂卷繞試驗裝置 | CQC1103-2015 第 11.5.6 條和GB/T33594-2017第 11.5.6條 |
5.7 | 成品電纜的機械強度試驗 （滿足GB/T33594-2017和CQC1103-2015試驗標準要求） | ||
5.7.1 | 曲撓試驗 | 動態曲撓試驗機 電動汽車充電樁電纜曲撓試驗機（Delta儀器專業設計制造） 耐壓試驗機 | GB/T 5013.2-2008 |
5.7.2 | 搖擺試驗 | 電動汽車充電樁電纜搖擺試驗機（彎曲5000次循環以上）（Delta儀器專業設計制造） 耐壓試驗機 | CQC1103-2015 第 11.5.7.2 條和GB/T33594-2017第 11.7.3條 |
5.7.3 | 刮磨試驗 | 電動汽車充電樁電纜刮磨試驗機（刮磨往復2000次以上）（Delta儀器專業設計制造） | JB/T 10696.6-2007 和 CQC1103-2015 第 |
5.7.4 | 抗擠壓試驗 | 電動汽車充電樁電纜抗擠壓試驗機（4KN、11KN、15KN擠壓力）（Delta儀器專業設計制造） | CQC1103-2015 第 11.5.7.4 條和GB/T33594-2017第 11.7.2條 |
5.8 | 電纜的單根阻燃試驗 | 單根電線電纜垂直燃燒試驗機（Delta儀器專業設計制造） | GB/T18380.12—2008 |
5.9 | 彈簧形電纜試驗（適用時） 滿足GB/T33594-2017標準要求 | ||
5.9.1 | 老化前伸縮試驗 | 自然通風老化箱 電線電纜拉力試驗機 精密分析天平 削片機 熱延伸試驗裝置 高溫壓力試驗裝置 抗開裂卷繞試驗裝置 熱穩定性試驗機 | CQC1103-2015 第 11.5.9.1 條 |
5.9.2 | 老化后伸縮試驗 | CQC1103-2015 第 11.5.9.2 條 | |
5.9.3 | 耐久性試驗 | CQC1103-2015 第 11.5.9.3 條 | |
6 | 電纜標志 | 電線電纜印刷字體耐磨試驗機 | GB/T33594-2017 |
7 | 絕緣硬度測定 | 橡膠硬度計 邵氏硬度計 | GB/T33594-2017附錄A |
8 | 護套抗撕裂試驗 | 電線電纜拉力試驗機 抗撕裂試驗試片 | GB/T33594-2017附錄B |
9 | 皂化試驗 | 錐形瓶（磨砂瓶塞） 回流冷凝管 滴定管（移液管） 分析天平 自然通風老化箱 恒溫水浴儀 氫氧化鉀溶液 鹽酸溶液 酚酞乙醇溶液 四氫呋喃 沸石 蒸餾水 | GB/T33594-2017附錄C |
（Fig1 電動汽車充電樁電纜曲撓試驗機）
（Fig2 電動汽車充電樁電纜搖擺試驗機）
（Fig3 電動汽車充電樁電纜刮磨試驗機）
（Fig4 電動汽車充電樁電纜抗擠壓試驗機）

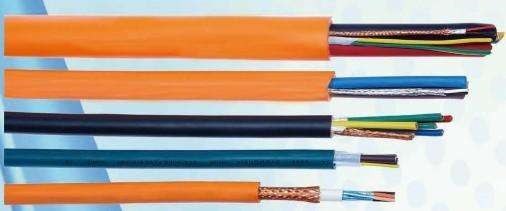

三、電動汽車充電樁電纜主要材料及屬性簡介：
1、 國內GB/CQC/TUV充電線材料要求及開發現狀：
?材質為交聯彈性體，TPE,TPU,HF-XLPE,PVC(其中TUV沒有PVC材質）
?主流為TPE,TPU
?要求耐油抗撕耐候耐水耐酸堿耐高低溫柔軟
?絕緣材料的絕緣電阻要求CQC比TUV高
?護套材料TPE材料CQC抗撕裂要求25，TUV為15
2、UL充電線材料要求及開發現狀
?要求按電源軟線UL62標準，材質為PVC, TPE等
?絕緣有水電容及穩定因子的要求
?護套要耐-40——105°C，耐ASTM2#油，耐UV, 150度2000g熱變形，冷熱沖擊，VW-1阻燃等測試
3、EN/IEC充電線材料要求及開發現狀
?標準基本等同，未定稿，以EN50620為主介紹
?由于GB一般采用IEC標準，IEC一般采用EN標準，有可能未來以此為基礎設定GB
?絕緣材質電性能要求高，采用TPE或交聯彈性體
?護套采用TPU或交聯彈性體，有很高的耐油要求ASTM2#
?要求低煙無鹵?抗撕裂有要求
?目前護套一般采用巴斯夫的TPU，絕緣采用國內的

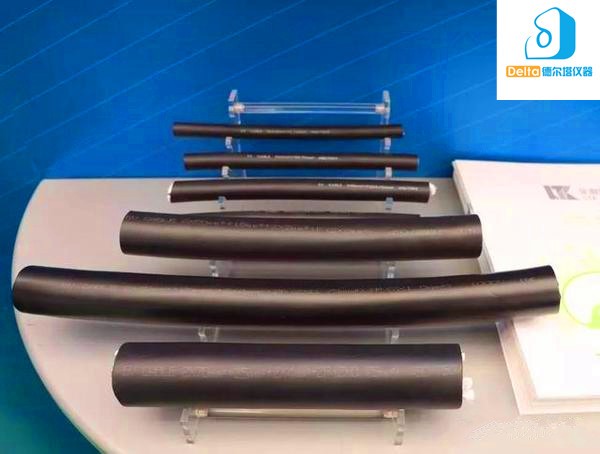

4、高壓線材料要求及開發現狀
?標準一般采用ISO6722，也有廠家采用機車線標準GB/T12528
?目前滿足6722的材料為TPE或XLPE材質，難點為125度耐熱等級，耐汽油，耐撕裂，耐熱切通，柔軟等指標的同時實現

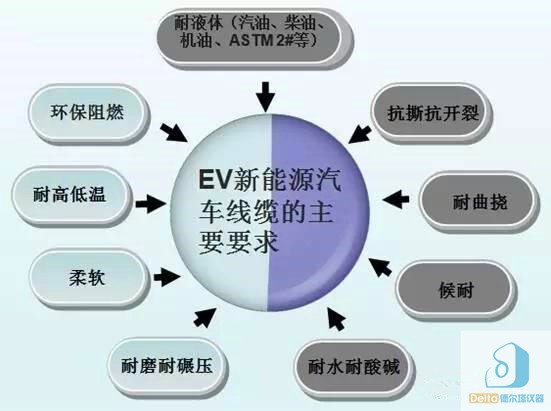

5、EV線纜材料發展方向
1）環保低煙無鹵特斯拉要求無鹵UL62線
2）耐高低溫 -55_150°C的高壓線料，125°C的快充充電線料
3）為提高對短路溫度的沖擊，絕緣采用耐高溫的XLPE或交聯彈性體
4）柔軟 65A的護套， 80A的大平方高壓線料
5）抗撕抗開裂要求抗撕大于40
6）高阻燃 電纜單根阻燃試驗 GB/T18380.12-2008 成束電纜阻燃 ICE60332-3C
7）耐刮磨和車輛輪胎碾壓試驗5000N
8）薄壁高強度，以減輕線纜的重量
9）彈弓線，以利于充電線位置的擺放
10）發光線纜，在夜間可以起到警示作用
